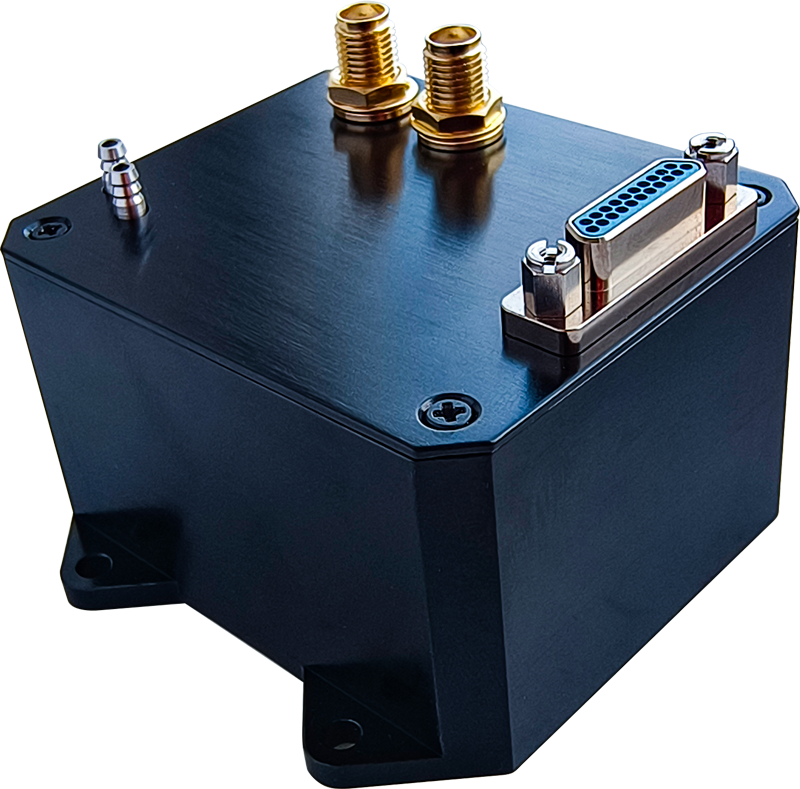

WIS1000L-D
MEMS组合导航系统
WIS1000L-D系列是一款MEMS组合导航系统，产品内部集成了三轴MEMS陀螺仪、三轴MEMS加速度计，高精度双天线卫导定位模块，地磁传感器，气压传感器以及空速计，传感器出厂经过全温标定，能够在多种场景下连续稳定输出传感器数据。
WIS1000L-D依据自身传感器能够实现高精度组合导航定位功能。产品采用扩展卡尔曼滤波器实现惯导、卫导等数据的信息融合，能够实现载体平台姿态、航向、速度、位置等信息的状态测量。
产品特点
- 全温标定
- 高抗振
- 内置GNSS
- 支持双天线
- 高抗振
- 内置GNSS
- 支持双天线
规格指标
| MEMS陀螺仪 | ||
|---|---|---|
| 量程 | ±500°/s | |
| 零偏不稳定性(Allan) | 2°/h | |
| 全温零偏稳定性(10s 1σ) | 10°/h | |
| 零偏重复性(1σ) | 20°/h | |
| 角度随机游走 | 0.3°/√h | |
| 标度因数非线性 | 500ppm | |
| 非正交性 | 0.1% | |
| 带宽 | 100Hz | |
| MEMS加速度计 | ||
|---|---|---|
| 量程 | ±30g | |
| 零偏不稳定性(Allan) | 30ug | |
| 零偏稳定性(10s 1σ) | 0.2mg | |
| 零偏重复性(1σ) | 0.3mg | |
| 速度随机游走 | 0.05m/s/√h | |
| 标度因数非线性 | 500ppm | |
| 非正交性 | 0.1% | |
| 带宽 | 100Hz | |
| 系统规格 | ||
|---|---|---|
| 供电电压 | 9-36V | |
| 典型功耗 | 4W | |
| 尺寸（L x W x H） | 60×64×35mm | |
| 重量 | 160g | |
| 启动时间 | 2s | |
| 工作温度 | -40℃~+85℃ | |
| 数据输出频率 | 100Hz(可配置) | |
| 接口 | ||
|---|---|---|
| 电气接口 | RS422×3、SMA接口×2 | |
| 连接器 | 矩形连接器J30J-21TJNP5-J | |
| 系统性能 | ||
|---|---|---|
| 姿态精度(RMS) | 0.1° | |
| 航向精度(RMS) | 0.1 (双天线基线2m) 0.15 (单天线模式) | |
| 速度精度(RMS) | 0.04m/s | |
| 位置精度(CEP) | RTK:2cm±1ppm 单点:1.5m | |
应用场景
